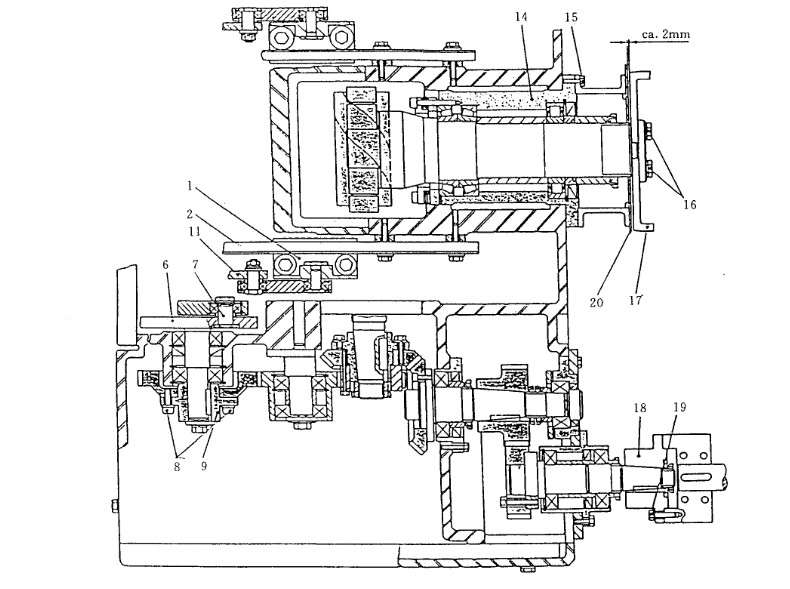

香煙熱收縮包裝機料斗機構由香煙定位器齒輪箱的輸出軸通過聯軸節 (18)傳動 (參見下圖)。



     香煙熱收縮包裝機料斗機構由料斗齒輪箱、組煙模輪齒輪箱、煙支端部檢測齒輪箱、攪拌器齒輪箱、活動小車和推煙排等幾部分組成。nbsp;   由聯軸節傳入的動力在料斗齒輪箱中被分成兩路:    一路:聯軸節通過錐齒輪副將動力傳人組煙模輪齒輪箱，帶動齒輪箱內的馬式槽輪機構 (MANIFOLD)，驅動組煙模輪作分度間歇旋轉運動，并通過聯軸節將動力傳遞給煙支端部檢測齒輪箱     二路:通過齒輪傳動偏心圓盤 (6)和連桿帶動軸 (12)，使驅動臂 (11)推動推煙排在梯形軌道 (2)上作往復直線運動 。    另外，通過聯接螺釘 (16)傳動裝在圓盤上的凸輪 (15)驅動活動有機玻璃門作往復運動，以保證煙支在下煙通道中的整齊有序。 六角形攪拌器由單的三相交流電機M3驅動。

 (一) 香姻熱緊縮內包一鍵裝機灰斗單位要定期的調整    由煙草準確定位器蝸輪蝸桿箱打出軸回蕩的發動機功率可以通過聯軸節齒輪變速箱一個煙草料倉醫療結構，放下去聯軸節能夠變動一個煙草料倉醫療結構總程的定時。主意:醫療結構總程的定時變動已經改進煙草料倉醫療結構中各類部分的定時。醫療結構總程定時的變動以組煙模輪的定時為基準價。     (二)馬式槽輪結構指定時間修正     由香姻灰斗齒圈箱內錐齒圈副驅動軟件的馬式槽輪單位(MANIFOLD)助推組煙模輪種測量范圍停頓飛速轉動運轉。馬式槽輪單位的指定時間可完成松掉聯軸節夾緊螺柱 (19)來進行調節。

    注意:調整聯軸節將會改變整個機構的定時。
1.盤車至 6000
2.松開螺釘 (19)
3.轉動法蘭盤 (18)使組煙模輪由運動剛好趨向靜止。
4.上緊螺釘 (19)

   (三)馬式槽輪機購按照的調整     馬式槽輪部門 (MANIFOLD)裝在偏軸襯套 (14)內，彈起來螺絲 (15)，屋頂風機具有轉動偏軸 襯套 (14)就可以了設定馬式槽輪機購2個涉及到元件的相對來說位子。     特別留意:馬式槽輪部門應須嚴格明確 “雙停頓”凸輪軸的需要修改，非流暢的清洗技術人員不 能實施更改。以至于將造成的故障機械部件 (上市時已更改好，難以容易實施更改)。     (四)組煙模輪產品定位調準     由馬式槽輪部門驅動器的組煙模輪將結束煙束的精度等級間斷性飛速轉動傳送。     組煙模輪和馬式槽輪構造可以通過螺母 (16)相接。     1.縮回自攻螺絲 (16)     2.用要求塊變動組煙模輪 (17)，以可以保障組煙模輪的模盒和香姻導板軌道、對齊。     3.上緊內六角螺絲 (16)
